HB, IB, WF ต่างกันอย่างไร?

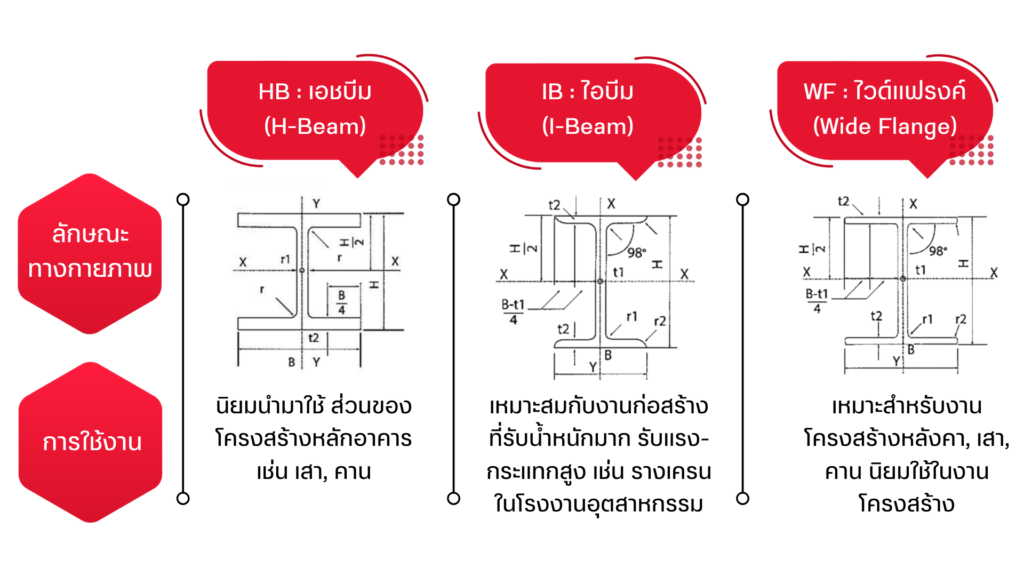

HB : เอชบีม (H-Beam)

        หน้าตัดเหล็กเป็นรูปตัวเอช (H) ทุกด้านจะมีขนาดเท่ากัน เป็นเหล็กรูปพรรณรีดร้อน นิยมนำมาใช้ในส่วนของโครงสร้างหลักอาคาร เช่น เสา, คาน เป็นต้น

IB : ไอบีม (I-Beam)

        หน้าตัดเหล็กเป็นรูปตัวไอ(I)เป็นเหล็กรูปพรรณรีดร้อน มีคอเปเปอร์ หรือบางคนเรียกว่า ท้องช้าง

** คอเปเปอร์ คือ ตรง r1 ตามรูป ** เหมาะสมกับงานโครงสร้างที่รับน้ำหนักมาก รับแรงกระแทกสูง เช่น รางเครนในโรงงานอุตสาหกรรม

WF : ไวด์แฟรงค์ (Wide Flange)

        เหล็กไวด์แฟรงค์มีลักษณะคล้ายเหล็กไอบีม จะต่างกันที่ส่วนของปีกมีความหนาเท่ากันทั้งเส้น นิยมนำมาใช้ในงานโครงสร้างเหมือนกันเหล็กเอชบีม

        ทั้งเอชบีม, ไอบีม, ไวด์แฟรงค์ เป็นเหล็กรูปพรรณรีดร้อน มาตราฐานมอก.1227-2558 เกรดที่นิยมใช้จะเป็น SS400, SM520 มีความยาวให้เลือกตั้งแต่ 6 เมตร,9 เมตร และ 12 เมตร ขนาดของเอชบีม, ไอบีมและไวด์แฟรงค์ ที่ ZUBB ผลิตเอง ได้แก่

  • เอชบีม : 100x100x6x8mm.

  • ไอบีม : 150x75x5.5×9.5mm.

  • ไวด์แฟรงค์ : 100x50x5x7mm. และ 150x75x5x7mm.

Q : จะรู้ได้อย่างไรว่าควรเลือกใช้ HB, IB หรือ WF ?

A : ต้องรู้ก่อนว่า เหล็กแบบไหนเหมาะกับงานประเภทอะไร ควรเลือกให้เหมาะสมกับงานที่ต้องการใช้
